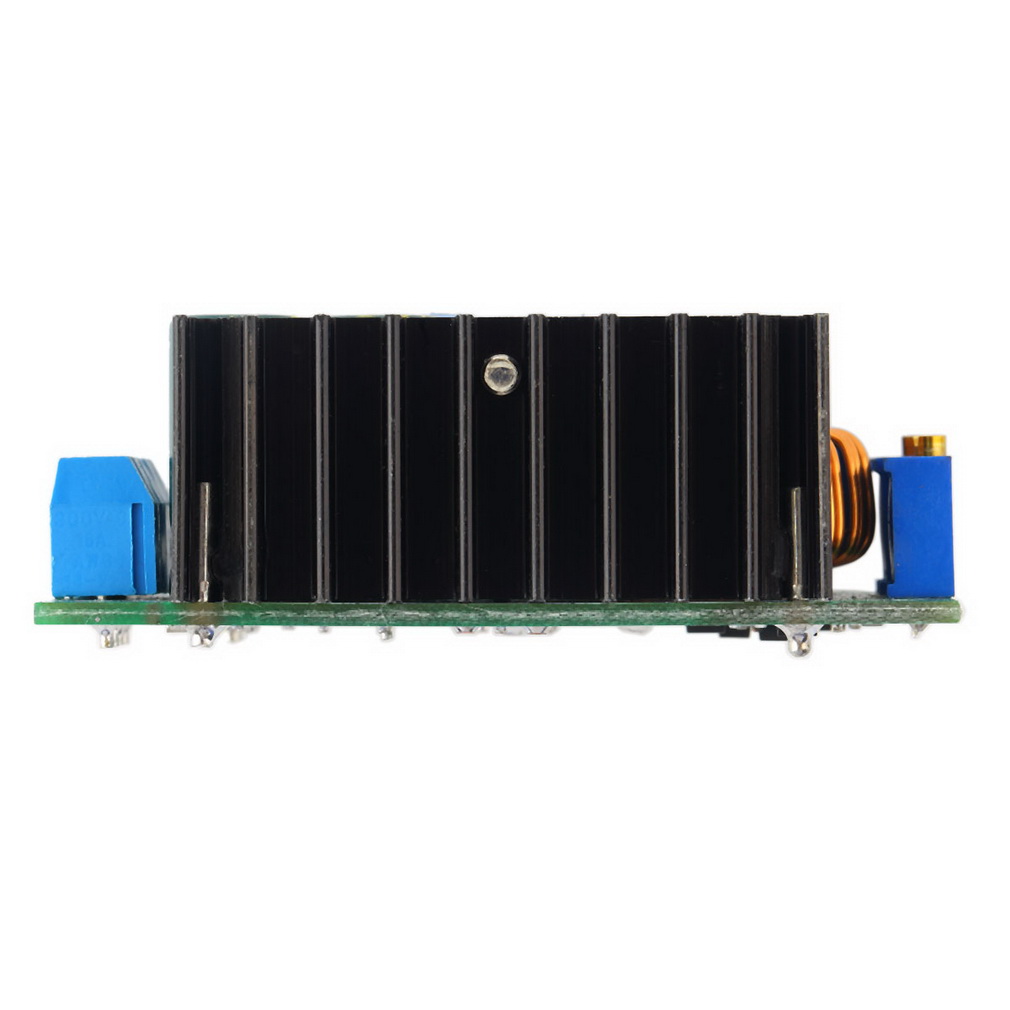

ER DC-DC CV CC Buck Convertidor Paso Abajo Fuente De Alimentación Módulo 7-32V A 0.8-28V 12A

$31.012 - 28%
$22.294
Pagando con Tarjeta Linio
$17.835

Del 20 al 27 de noviembre duplicamos tu máximo descuento acumulable a $200.000. Utiliza tu tarjeta Linio Colpatria y recibe 20% de descuento. Aplican condiciones. Solicítalo aquí.

Enviado y Vendido por:

E-Risun 4.3
  • Descripción
  • 1. Propiedades del módulo: no aislado de corriente constante de bajada, módulo de tensión constante (CV CC) Módulo página 2 de carga. Voltaje de entrada: DC 7-32V página 3. Voltaje de salida: DC 0.8-28V continuamente ajustable página 4. Corriente de salida: 12A (cuando la temperatura del tubo de alimentación supera los 65 grados, por favor agregue ventilador de refrigeración)
  • 5. Constante gama actual: 0.2-12A (ajustable)
  • 6. Gire lámpara actual: valor constante * actual (0.1), gire a la corriente de la lámpara y la vinculación valor constante, tales como el valor de corriente constante es 3A, gire a la corriente de la lámpara se ajusta a una corriente constante es 0,1 veces (0,1 * 3A = 0.3A) . página 7. Presión mínima: 1V
  • 8. Potencia de salida: Potencia máxima es de aproximadamente 300W página 9. La eficiencia de conversión: hasta aproximadamente 95%
  • 10. Frecuencia de trabajo: 300 kHz página 11. Ondulación de la salida: el ancho de banda 20M
  • 12. 24V Input Output 12V 5A ondulación alrededor de 50 mV (Excluyendo ruido)
  • 13. Protección contra cortocircuitos de salida: Sí, corriente constante
  • 14. Entrada Protección contra polaridad invertida: Ninguno
  • 15. Salida a prevenir el reflujo: Ninguno
  • 16. Cableado: Terminal
  • 17. Corriente sin carga: 20mA típico (24V interruptor de 12V)
  • 18. Regulación de la carga: ± 1% (constante)
  • 19. Regulación de voltaje: ± 1%
  • 20. Velocidad de respuesta dinámica: 5% 200uS
  • 21. Potenciómetro de ajuste de dirección: hacia la derecha (aumento), izquierda (disminución). el potenciómetro (CV) cerrado a se utiliza la tensión de entrada para regular el voltaje, el potenciómetro (CC) cerrada al voltaje de salida se utiliza para regular la corriente (CC)
  • 22. Temperatura de funcionamiento: Grado industrial (-40 ° C a 85 ° c) (tenga en cuenta el uso real de la temperatura del tubo de alimentación, el calor de alta temperatura fortalecido por favor)
  • 23. Indicador: indicador de color dual, luz indicadora de carga es de color rojo, la luz verde significa totalmente cargada (sin carga es de color verde)
  • 24. Tamaño (aprox): 65 x 47 x 22 mm (L x W x H)
  • Características
  • 1. Corriente de la lámpara a su vez fija es de 0,1 veces el valor actual (Se utiliza para identificar si la batería está completamente cargada Cuando la carga). Página 2. Hecho de un punto de referencia dedicada IC y de alta precisión de resistencia de detección de corriente, lo que demuestra una corriente constante más estable, (cuando 20 ℃ a 100 ℃ constante 1A corriente, temperatura deriva menos de 1%). Especialmente adecuado para el conductor del LED.
  • 3. Corriente de salida alta, la corriente de salida máxima puede llegar a 12A.
  • 4. Cuatro alta capacitancia frecuencia, puede reducir rizado de salida, mejorar la estabilización de trabajo.
  • Aplicaciones - 1. Conductor
  • 2 LED de alta potencia. Batería de litio (o acumulador de plomo) cobran página 3. Montados en vehículos de suministro de energía
  • 4. Alimentación del sistema de suministro de baja tensión
  • 5. Cobra carga de la batería de 6V, 12V, 14V, 24V
  • batería
  • 1. Asegúrese de que la tensión de flotación de la batería y la corriente de carga que necesita, así como la tensión de entrada del módulo.
  • 2. Ajuste el potenciómetro de tensión constante y ajustar la tensión de salida a alrededor de 5V.
  • 3.Use el multímetro en 10A actual escala para medir la corriente de salida de cortocircuito, y ajustar el potenciómetro actual para hacer la corriente de salida a la carga de valor actual esperado . página 4. Ajuste el potenciómetro de tensión constante para que la tensión de salida alcanza el voltaje de flotación.
  • 5. Conectado a la batería, trate de cargar.
  • (1,2,3,4 pasos para conectar la entrada del módulo de potencia, salida sin carga no se conecta la batería.)
  • LED de corriente constante conducir
  • 1. Asegúrese de que el voltaje operativo de funcionamiento actual y Max de los LED que necesita para conducir.
  • 2. Ajuste el potenciómetro de tensión constante, ajustar el voltaje de salida a alrededor de 5V.
  • 3. Utilice el multímetro en 10A actual escala para medir la corriente de salida de cortocircuito, y ajustar el potenciómetro de corriente para asegurarse de que la corriente de salida de la corriente de funcionamiento LED esperado.
  • 4. Ajuste el potenciómetro de tensión constante para que la tensión de salida alcanza la tensión de servicio LED máximo. Página 5. Conecte LED, prueba.
  • (1,2,3,4 pasos para conectar la entrada del módulo de potencia, salida sin carga no se conecta LED.)
  • El paquete incluye 1 x
  • DC módulo de convertidor reductor 12A
Más información
Envío Internacional

¡Disfruta lo mejor del mundo con Garantía Linio!

Solo puedes pagar con tarjeta de crédito

  • Garantía Linio: Satisfacción Linio de 14 días naturales.
  • Devoluciones: 14 días con Garantía Linio. Aplican restricciones.
  • Cancelaciones: Antes de confirmar el envío.
  • Garantía adicional: Sujeta a la marca o vendedor.
  • Disponibilidad de envío sujeto a zona postal.
  • Productos sujetos a inspección aduanal.
  • Factura fiscal: No disponible.
  • Más información.

Detalle del Producto

image image image

Description:


Features:
1. Fixed turn lamp current is 0.1 times the current value ( Used to identify whether the battery is fully charged When charging).
2. Made from a dedicated benchmark IC and high-precision current sensing resistor, proving a more stable constant current, (when 20 °c to 100 °c constant current 1A, temperature drift less than 1%). Particularly suitable for LED driver.
3. High output current, the max output current can reach 8A.
4. Four high frequency capacitance, can lower output ripple, enhance the work stabilization.

Specifications:
Module Properties: non-isolated step-down constant current, constant voltage module (CC CV) charging module
Input voltage: DC 7-40V
Output voltage:DC 0.8-35V continuously adjustable
Output Current: 8A (when power tube's temperature exceeds 65 degrees, please add cooling fan)
Turn lamp current: constant current value * ( 0.1 ) , turn the lamp current and constant value linkage, such as constant current value is 3A, turn the lamp current is set to a constant current is 0.1 times (0.1 * 3A = 0.3A).
Lowest pressure: 1V
Output Power: Maximum power is about 300W
Conversion efficiency: up to about 95%
Operating frequency: 300KHZ
Output ripple: 20M bandwidth
Input 24V Output 12V 5A ripple around 50mV (Excluding noise)
Output short circuit protection : Yes, constant current
Input Reverse Polarity Protection: None
Output prevent backflow: None
Wiring: Terminal
No-load current: Typical 20mA (24V switch 12V)
Load regulation: ± 1% ( constant )
Voltage regulation: ± 1%
Dynamic response speed: 5% 200uS
Potentiometer adjustment direction: clockwise (increase) , counterclockwise (decrease). the potentiometer(CV) closed to the input voltage is used to regulate voltage, the potentiometer(CC) closed to output voltage is used to regulate current (CC)
Operating temperature: Industrial grade (-40 °c to +85 °c) ( please note the actual use of the power tube temperature , high temperature heat strengthened please )
Indicator: dual color indicator, charging indicator light is red, the green light means fully charged ( No load is green )
Size(approx): 65 x 47 x 22mm(L x W x H)

Battery charge
1. Make sure of the battery float voltage and charging current that you need, as well as the input voltage of the module.
2. Adjust the constant voltage potentiometer and adjust the output voltage to about 5V.
3.Use the multimeter in 10A current scale to measure output short-circuit current, and adjust the current potentiometer to make the output current to the expected charging current value.
4. Adjust the constant voltage potentiometer to make the output voltage reaches the float voltage.
5. Connected to the battery, try to charge.
(1,2,3,4 steps to connect the power module input,output no-load does not connect battery.)

LED constant current drive
1. Make sure the operating current and Max operating Voltage of the LED you need to drive.
2. Adjust the constant voltage potentiometer, adjust the output voltage to about 5V.
3. Use the multimeter in 10A current scale to measure output short-circuit current, and adjust the current potentiometer to make sure the output current to the expected LED operating current.
4. Adjust the constant voltage potentiometer to make the output voltage reach the maximum LED operating voltage.
5. Connect LED, test.
(1,2,3,4 steps to connect the power module input, output No-load does not connect LED.)

Package includes:
1 x DC buck converter module 12A
